Endüstriyel Switch IES-P3073 Serisi

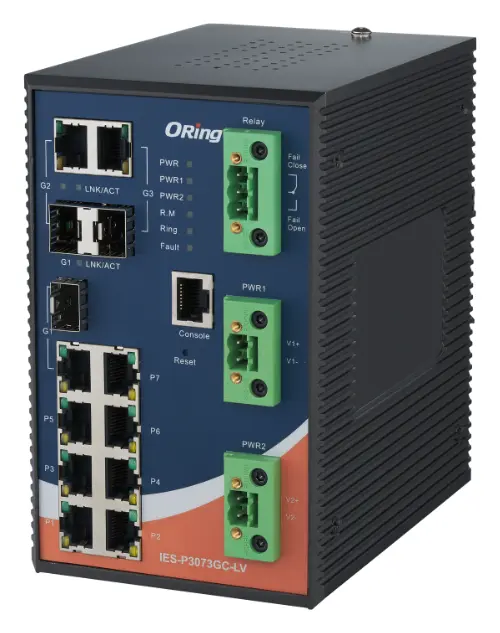

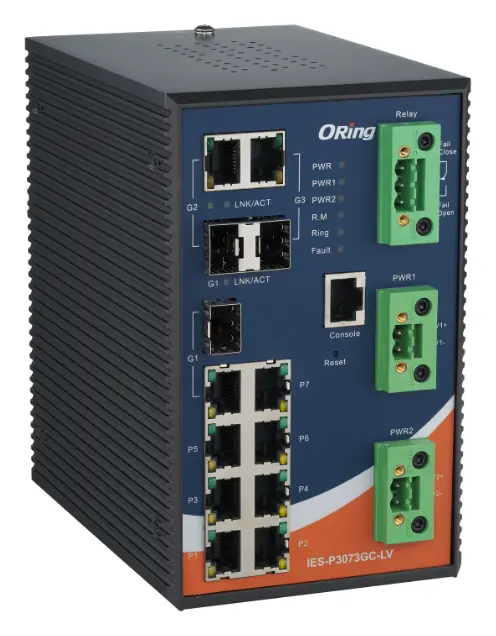

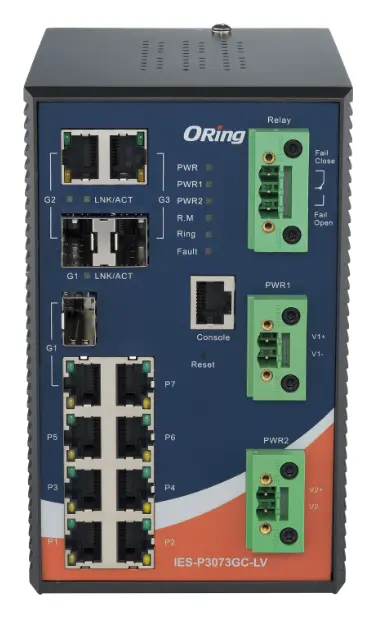

ORing IES-P3073GC-LV IEC 61850-3 Yönetilebilir Ethernet Switch ve 7FE ve 3G Combo, Dual DC IEC 61850-3 Trafo Merkezi Switch

ModelIES-P3073GC-LV

ORing IES-P3073GC-LV, 45 portlu gigabit bir endüstriyel switch'tir. VLAN, QoS ve port izleme gibi yönetim özellikleri sunar.

Port hızı: Gigabit
PoE: PoE yok
Port sayısı: 45 port

Fiyat ve stok bilgisi alınAynı gün dönüş

Adet ve proje bilginize göre güncel fiyat, stok ve teslim süresini iletelim.

Ara WhatsApp

Distribütör garantili

81 ile sevkiyat

Teknik destek

Designed for power substation, fully compliant with the requirement of IEC 61850-3 and IEEE 1613
Supports O-Ring, O-Chain, and IEC 62439-2 MRP for Ethernet redundancy
Supports PTP Client (Precision Time Protocol) clock synchronization
Supports Modbus TCP protocol
Supports IPV6 new internet protocol version
Provides HTTPS/SSH protocol to enhance network security
Supports TACACS+ and 802.1x User Authentication for security

Teknik özellikler

Üretici veri sayfasından derlenmiştir; proje öncesi güncel datasheet ile teyit edilmesi önerilir.

Fiziksel Portlar 3 satır

10/100Base-T(X) ports in RJ45	7
Gigabit Combo ports with 10/100/1000Base-T(X) RJ45 and 100/1000Base-X SFP ports	3
RS-232 Serial Console port	RS-232 in RJ45 connector with console cable. 9600bps, 8, N, 1

LED Göstergeler 6 satır

Power Indicator (Power)	Green: Power LED x 3
Ring Master Indicator (R.M.)	Green: Indicates that the system is operating in O-Ring Master mode
O-Ring Indicator (Ring)	Green: Indicates that the system operating in O-Ring mode; Green Blinking: Indicates that the Ring is broken.
Fault Indicator (Fault)	Amber: Indicate unexpected event occurred
10/100Base-T(X) RJ45 Port Indicator	Green for Link/Act indicator: On for link-up, Off for link-down, Blinking for act.; Amber for Duplex/Collision indicator: On for full-duplex, Off for half-duplex, Blinking for half-duplex and collision occurred.
100/1000Base-X SFP Port Indicator	Green for Link/Act indicator: On for link-up, Off for link-down, Blinking for act.

Güç 4 satır

Güç Tüketimi (Tipik)	12 Watts
Güç Girişi	Dual power inputs. 12~48VDC on dual 2-pin terminal block
Aşırı Akım Koruması	Present
Ters Polarite Koruması	Present

Fiziksel Özellikler 3 satır

Kasa	IP-30 Aluminum
Dimensions (mm)	96.4 (W) x 145.5 (D) x 154 (H)mm
Ağırlık (g)	1415 g

Teknoloji 10 satır

Ethernet Standartları	IEEE 802.3 for 10Base-T; IEEE 802.3u for 100Base-TX and 100Base-FX; IEEE 802.3z for 1000Base-X; IEEE 802.3ab for 1000Base-T; IEEE 802.3x for Flow control; IEEE 802.3ad for LACP (Link Aggregation Control Protocol); IEEE 802.1D for STP (Spanning Tree Protocol); IEEE 802.1p for COS (Class of Service); IEEE 802.1Q for VLAN Tagging; IEEE 802.1w for RSTP (Rapid Spanning Tree Protocol); IEEE 802.1s for MSTP (Multiple Spanning Tree Protocol); IEEE 802.1x for Authentication; IEEE 802.1AB for LLDP (Link L
MAC Adres Tablosu	8K
Packet buffer Size	1Mb
Priority Queues	4
Anahtarlama Yöntemi	Store-and-Forward
Switch Özellikleri	Switching latency: dwidth: 7.4Gbps; Max. Number of Available VLANs: 4096; VLAN ID Range: VID 1 to 4095; IGMP multicast groups: 1024; Port rate limiting: User Define
Security Features	Enable/disable ports, MAC based port security; Port based network access control (802.1x); VLAN (802.1Q) to segregate and secure network traffic; Supports Q-in-Q VLAN for performance & security to expand the VLAN space; Radius centralized password management; SNMP V1/V2c/V3 encrypted authentication and access security
Software Features	STP/RSTP/MSTP (IEEE 802.1D/w/s); Redundant Ring (O-Ring) with recovery time less than 10ms over 250 units; TOS/Diffserv supported; Quality of Service (802.1p) for real-time traffic; VLAN (802.1Q) with VLAN tagging and GVRP supported; IGMP Snooping for multicast filtering; Port configuration, status, statistics, monitoring, security; SNTP for synchronizing of clocks over network; Support PTP Client (Precision Time Protocol) clock synchronization; DHCP Server / Client support; Port Trunk support;
Network Redundancy	O-Ring; O-Chain; MRP; MSTP/RSTP/STP
Warning / Monitoring System	Relay output for fault event alarming; Syslog server / client to record and view events; Include SMTP for event warning notification via email; Event selection support

Arıza Kontağı 1 satır

Röle Çıkışı	Relay output to carry capacity of 1A at 24VDC

Reset Function 1 satır

Reset Butonu	5 sec: Factory default

Ortam Koşulları 3 satır

Depolama Sıcaklığı	-40 to 85oC (-40 to 185oF)
Çalışma Sıcaklığı	-40 to 85°C (-40 to 185°F)
Çalışma Nemi	5% to 95% Non-condensing

Garanti 1 satır

Garanti	5 years

Sertifikalar ve Onaylar 8 satır

EMC	CE EMC (EN 55035, EN 55032), FCC Part 15 B
EMI	EN 55032, CISPR32, EN 61000-3-2, EN 61000-3-3, VCCI class A, C-Tick class A, FCC Part 15 B class A
EMS	EN 55035 (IEC/EN 61000-4-2 (ESD), IEC/EN 61000-4-3 (RS), IEC/EN 61000-4-4 (EFT), IEC/EN 61000-4-5 (Surge), IEC/EN 61000-4-6 (CS), IEC/EN 61000-4-8(PFMF), IEC/EN 61000-4-11 (DIP))
Darbe Dayanımı	IEC60068-2-27
Serbest Düşme	IEC60068-2-31
Titreşim	IEC60068-2-6
Güvenlik Standardı	IEC/EN 62368-1
Diğer	IEC 61850-3, IEEE 1613

Genel bakış

ORing IES-P3073GC-LV kullanım alanları ve özellikleri.

ORing IES-P3073GC-LV – IEC 61850-3 Managed Ethernet Switch with 7FE and 3G Combo, Dual DC. Bu ürün ORing Industrial Networking'in IEC 61850-3 Trafo Merkezi Switch ailesinde yer alır.

Öne Çıkan Teknik Özellikler

Güç Tüketimi (Tipik): 12 Watts
Kasa: IP-30 Aluminum
MAC Adres Tablosu: 8K
Çalışma Sıcaklığı: -40 to 85°C (-40 to 185°F)
Garanti: 5 years

Temel Özellikler (Features)

Designed for power substation, fully compliant with the requirement of IEC 61850-3 and IEEE 1613
Supports O-Ring, O-Chain, and IEC 62439-2 MRP for Ethernet redundancy
Supports PTP Client (Precision Time Protocol) clock synchronization
Supports Modbus TCP protocol
Supports IPV6 new internet protocol version
Provides HTTPS/SSH protocol to enhance network security
Supports TACACS+ and 802.1x User Authentication for security

Genel Bakış (Description)

ORing IES-P3073GC is a managed Ethernet switch designed for power substation and rolling stock applications, fully compliant with IEC 61850-3, IEEE 1613, and EN50155 standards. It features seven 10/100Base-T(X) ports and three Gigabit combo ports. The switch supports O-Ring (recovery time under 10ms over 250 units), Open-Ring, O-Chain, and MSTP/RSTP/STP (IEEE 802.1s/w/D) redundancy protocols to protect mission-critical applications from network interruptions. It also supports DDM (Digital Diagnostic Monitoring) for real-time monitoring of electrical voltage, current, and temperature. Management options include ORing's Open-Vision network management software. The switch operates across a temperature range of −40°C to +85°C.

Nerelerde kullanılır?

Fabrika sahası, trafik dolapları ve açık alan panolarında geniş sıcaklık aralığında kesintisiz çalışacak şekilde tasarlanmıştır.

Dokümanlar

Veri sayfası ve kullanım kılavuzları.

Datasheet (EN)PDF · IES-P3073GC-LV Kullanım Kılavuzu (EN)PDF · IES-P3073GC-LV Hızlı Kurulum Kılavuzu (EN)PDF · IES-P3073GC-LV

Sık sorulanlar

IES-P3073GC-LV hakkında kısa yanıtlar.

IES-P3073GC-LV kaç portlu?

IES-P3073GC-LV 45 porta sahiptir.

IES-P3073GC-LV fiyatı ne kadar?

IES-P3073GC-LV için fiyat; adet, proje kapsamı ve güncel kura göre değiştiğinden teklif usulüyle verilir. Ürünü teklif listenize ekleyerek veya telefon/WhatsApp hattımızdan ulaşarak aynı iş günü içinde fiyat ve stok bilgisi alabilirsiniz.
